جزئیات محصول:
|
| مواد قطعه خیس شده پلی پروپیلن: | 4.2 کیلوگرم | پلی وینیلیدین فلوراید: | 5.3 کیلوگرم |
|---|---|---|---|
| ورودی مایع: | 1/2” | خروجی مایع: | 1/2" |
| جنس دیافراگم: | تفلون سانتوپرن EPDM NBR Viton | Max. حداکثر Suction Lift Rubber لاستیک بالابر مکنده: | خشک 6.3 M / مرطوب 9.55 M |
| حداکثر سرعت جریان دیافراگم لاستیکی: | 57.0 LFM | ||
| برجسته کردن: | پمپ پنوماتیک دو دیافراگمی,پمپ دیافراگمی دوگانه با هوا,پمپ دیافراگمی پلاستیکی مقاوم در برابر مواد شیمیایی |
||

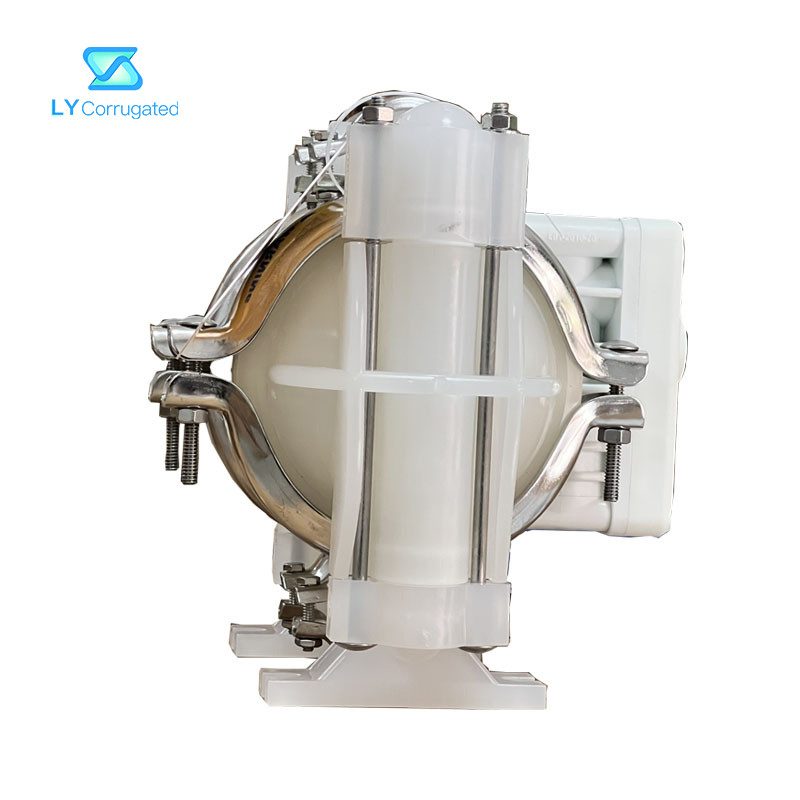

پمپ پنوماتیک دو دیافراگمی بادی پلاستیکی مقاوم در برابر مواد شیمیایی GT15
پارامتر محصول:
| مشخصات پمپ پلاستیکی GT15 |
مواد قطعه خیس شده پلی پروپیلن: 4.2 کیلوگرم پلی وینیلیدین فلوراید: 5.3 کیلوگرم |
| حداکثرنرخ جریان |
دیافراگم لاستیکی: 57.0 LFM دیافراگم TP: 57 LFM تفلون FTFE: 53.6 LFM |
| جنس دیافراگم | تفلون، سانتوپرن EPDM NBR Viton |
| حداکثربالابر مکش |
لاستیک: خشک 6.3 M / مرطوب 9.55 M ترکیب ترموپلاستیک TP: خشک 6.3 M / مرطوب 9.8 M تفلون FTFE: خشک 5.5 M / مرطوب 9.85 M |
| پارامتر |
ورودی مایع: 1/2 اینچ خروجی مایع: 1/2 اینچ ورودی هوا: 1/4 اینچ حداکثرفشار ورودی: 8.62 BAR (125 PSI) حداکثراندازه جامدات: 1.6 میلی متر (1/16 اینچ) |
اصل کار
این سری از پمپ های دیافراگمی یک پمپ جابجایی مثبت است که از ترکیبی از عمل رفت و برگشتی دیافراگم به همراه دریچه های مناسب در دو طرف دیافراگم برای پمپاژ مایع استفاده می کند.دو دیافراگم با یک شفت که در یک محفظه جداگانه کار می کند به همراه دو مجموعه توپ دریچه ورودی و توپ های دریچه خروجی به یکدیگر متصل هستند.دیافراگم عمل پمپاژ (محفظه مایع) و عمل تامین هوا (محفظه هوا) را به صورت جداگانه جدا می کند.عملکرد رفت و برگشتی توسط عملکرد دریچه هوا تامین می شود که هوا را به طور سیستماتیک به دو طرف محفظه هوا منتقل می کند.
بنابراین، عمل پمپاژ زمانی ایجاد می شود که هوا به داخل محفظه جداگانه فشار می آورد که یکی پس از دیگری روی دیافراگم اثر می گذارد.جفت دریچه ورودی و خروجی عمل پمپاژ را با جهت مسیر تعیین شده تکمیل می کند.
توجه: عمر دیافراگم به دلیل اعمال یکنواخت هوا بر روی دیافراگم به جای فشار مکانیکی بالا در ناحیه اتصال دهنده شفت، افزایش می یابد، در صورتی که برای ایجاد حرکت رفت و برگشتی به شفت بستگی دارد.
