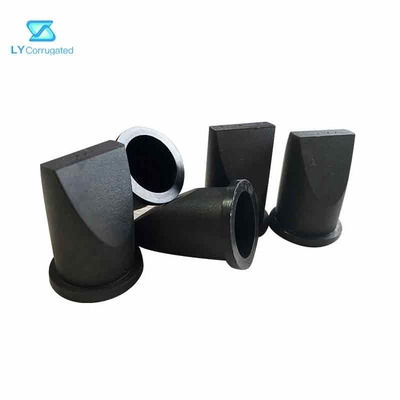

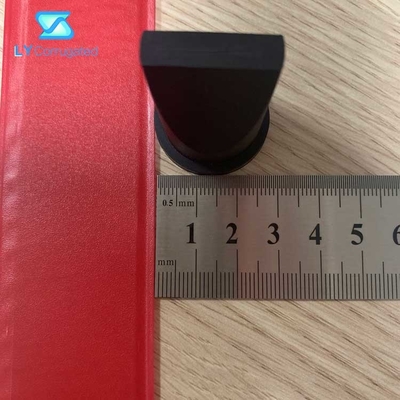

93114-2 قطعات دستگاه چاپ فلکسو شیر چک اردک لاستیکی برای پمپ دیافراگمی

1. با (15) درپوش سیال نصب شده، پمپ را وارونه قرار دهید.
2. (21) را در (42) نوک اردک قرار دهید و آستین (41) را روی (42) نوک اردک بکشید.
3. ابتدا مجموعه چک کامل را با انتهای درج (21) داخل سوراخ کلاهک مایع بلغزانید.[نقطه اردک (42) به سمت بالا است.]
4. حلقه (19) "O" را روی آستین (41) قرار دهید.
5. (35) پایه منیفولد / (36) مجموعه چرخشی را به کلاهک های مایع وصل کنید.
6. پمپ را به سمت راست به سمت بالا بچرخانید.
7. چک نوک اردک را مانند مرحله 1 جمع آوری کنید.
8. ابتدا مجموعه چک کامل را با انتهای آستین (41) داخل سوراخ کلاهک مایع بلغزانید.[نقطه اردک به سمت حفره کلاهک مایع به سمت پایین اشاره می کند.]
9. موقعیت (19) حلقه "O" در اطراف (21) درج.
10. مجموعه چرخنده (34) منیفولد / (36) را به درپوش مایع وصل کنید.
